OPENWRT系统是免费开源的,可以从网络上免费下载获得,使用者相当广泛。


本教程将演示如何在OPENWRT系统下配置多WAN口,多条宽带线路接入设置方法。如需用到一线多拔请先配置一线多拔后再设置多WAN!


设备仅以本店路由为示例




首先将路由器通电,上电到启动进入系统需时大约2-3分钟,耐心等待。看到无线灯亮后路由才启动完成,将网线一头接入路由的LAN口,另一头接入电脑的网卡,网卡必须设置为自动获取IP。

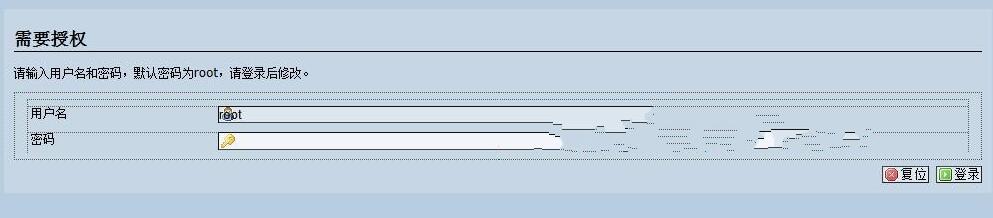

打开IE浏览器在地址栏输入路由器的管理IP:192.168.1.1 默认用户名是:root 密码:root。登陆后管理界面如下:


注意:路由系统默认是1个WAN口 4个LAN口,需要多个WAN口需在路由系统里设置打开多WAN

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第1张

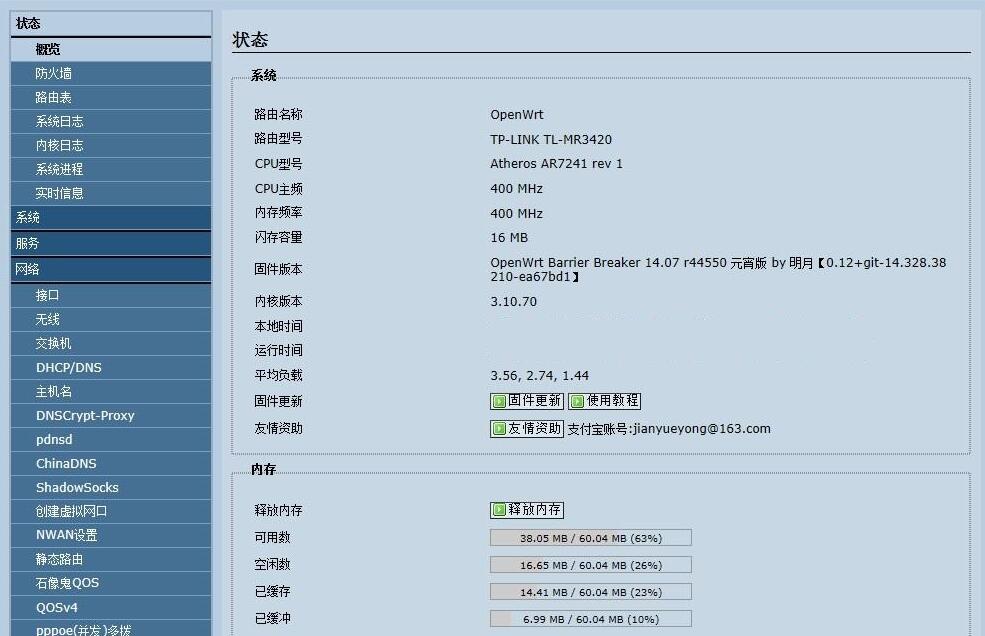

登陆成功后看到下图:

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第2张

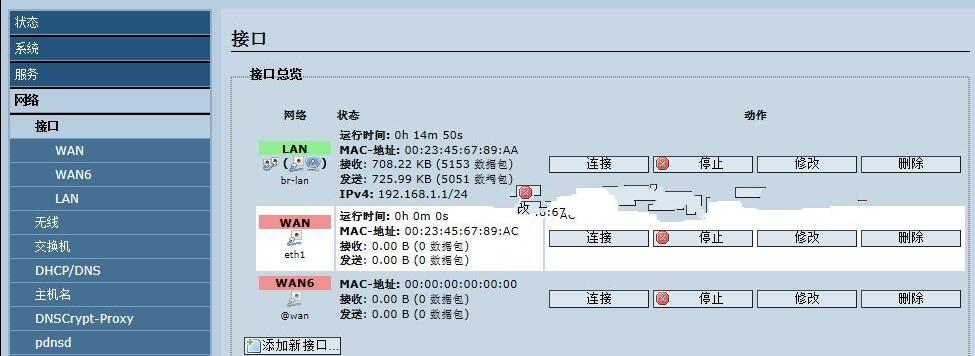

这里可以看到有原作者留下的更新和教程链接,但现在路由不能上网是打不开的,我们要先设置好上网。

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第3张

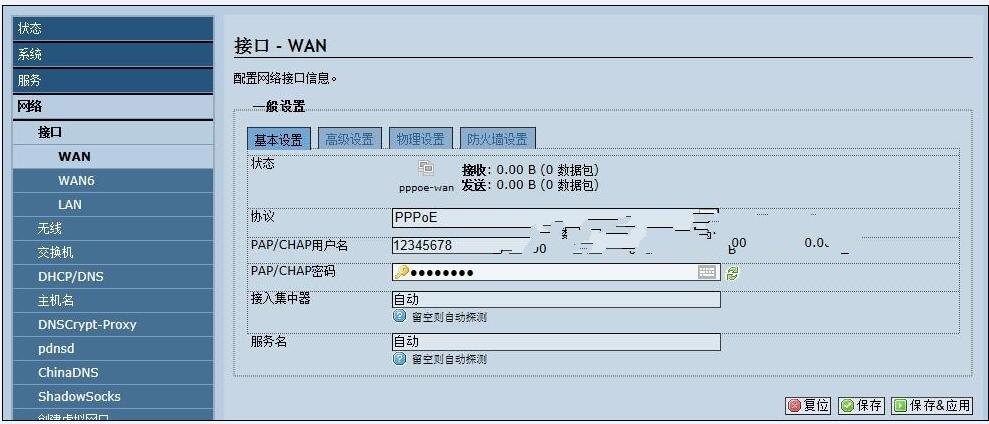

如果你只用到1个WAN口,下边的不用设置,直接在:上图中网络-接口菜单中WAN点修改,进入如下设置菜单:

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第4张

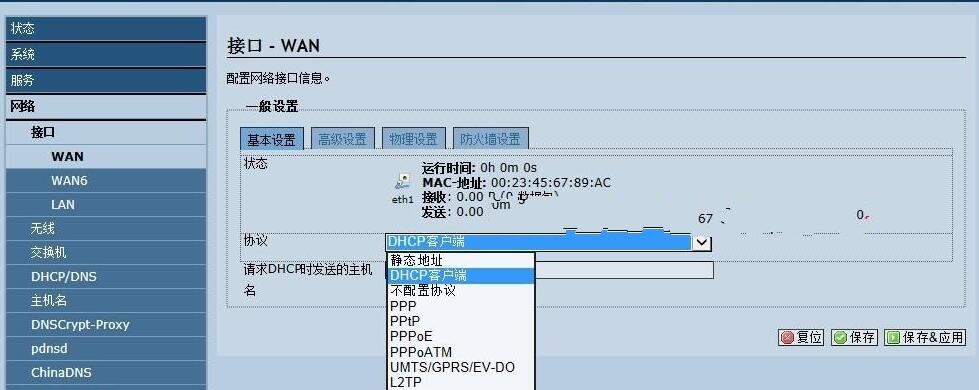

协议:有猫的,要宽带拔号的选择PPPOE;固定IP的,选择静态地址;前一级是路由器的,会分配IP地址的,选择DHCP客户端。


PS:如前级是路由器的(DHCP客户端协议),本路由器网关IP与上级路由必须不能相同网段 ,如上级是192.168.1.1,这台路由必须是前三位的其中一位数不能相同,不然不能上网。如改为:192.168.2.1或者10.168.1.1

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第5张



点保存应用后就能连接上网了


创建多WAN口


首先演示创建多WAN口


创建多WAN要将路由器上原来的LAN口重新定义为WAN,步骤是先将LAN口进行VLAN的划分,再将VLAN设置为WAN口。


来到网络/交换机菜单。

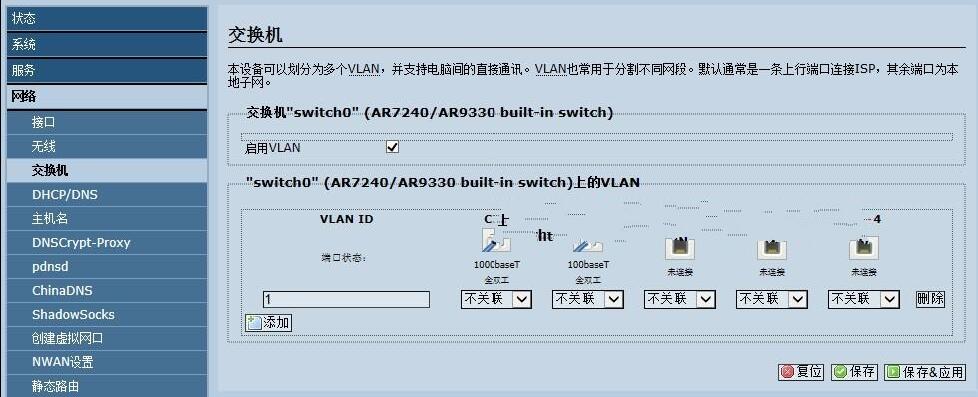

交换机配置页面:

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第6张



系统 默认是上图这样的,4个LAN端口相通


下面连接网线到LAN1口。本次使用路由器的WAN LAN4 LAN3作为三个WAN口。判断哪个交换机端口对应哪个物理端口最简单的办法就是连接网线的时候查看端口状态。


由于交换机逻辑与平时有点不同, 先用我觉得比较通俗的说法解释下交换机设置:

交换机设置中,每一行都是一个VLAN分组,每个VLAN分组内的接口之间才能相通。



每个端口在分组中有三个选项: 关 不关联 关联。

关:这一分组中不使用这个接口

不关联:这个接口将被直接桥接到这个分组,就是使用这个接口的意思

关联:这个接口需要通过VLAN ID来访问这一分组,CPU相当于是出口通道,必须与每个分组关联。


如果你理解不了不要紧,只要设置成下图一样就行!!


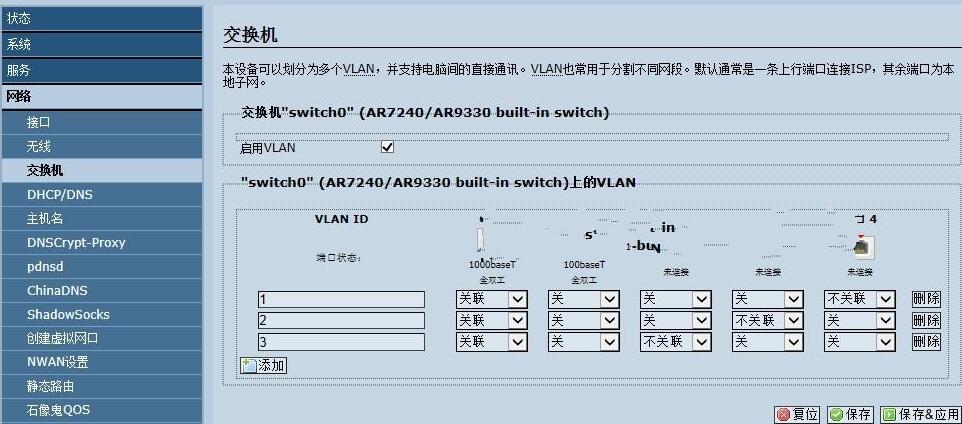

交换机设置完就像这样: 所有端口不相通,数据交换必须通过CPU

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第7张

这个设置中,只有LAN1对应端口1是内网LAN口了,已经将LAN4,3,2个口分为3个分组,3个端口分别与CPU成组,eth0.1对端口4是路由的LAN4口,eth0.2对端口3,eth0.3对端口2,一会都要用来指定为WAN用途的。


交换机配置结束,保存并且应用。


如果点保存应用后转圈两分钟都反映不过来,卡死就断电重启一下路由,有些芯片设置交换机后必须断电重启!


注意:划分后连接电脑的网线必须换到路由上标为LAN1的口才能访问路由了,另3个LAN口已经划分了VLAN分组,准备作WAN口用的。





回到接口设置:


划分好VLAN后是设置WAN接口,将刚才划分的VLAN指派为WAN,eth0.1指定为WAN2,eth0.2指定为WAN3……


设置前是这样:

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第8张


点击左下角 添加新接口

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第9张

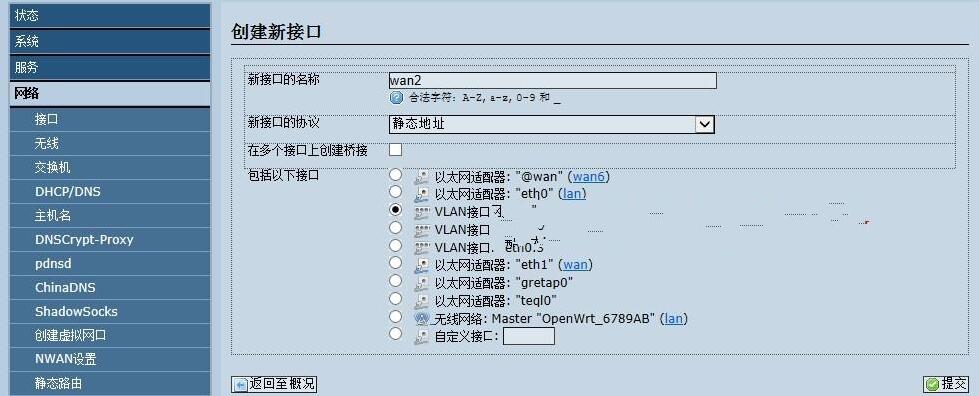

名称命名为wan2,接口选择一个VLAN分组,如eth0.1(VLAN1,路由端口LAN4)

协议选择你需要的连接协议。指的是你的宽带网接入方式

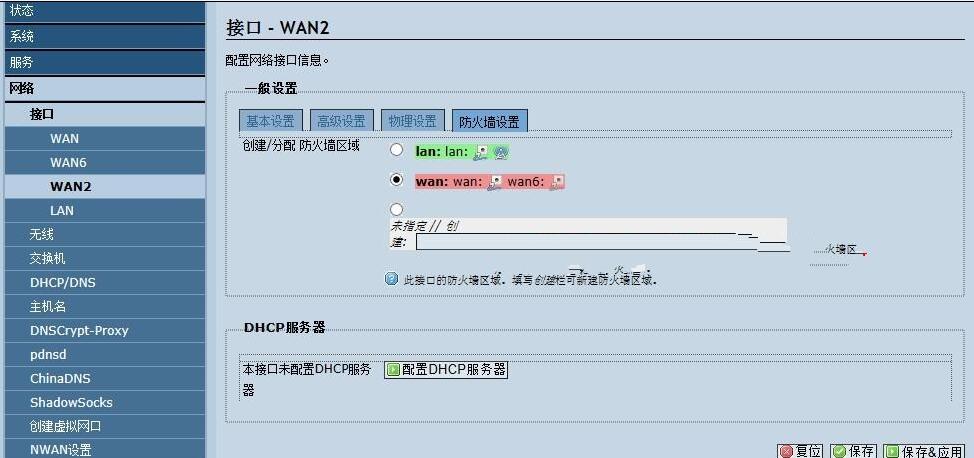

然后,在防火墙设置,分配到区域 “wan”,指定这个端口属性是WAN。这个LAN端口属性就已经转换成WAN了。

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第10张




然后

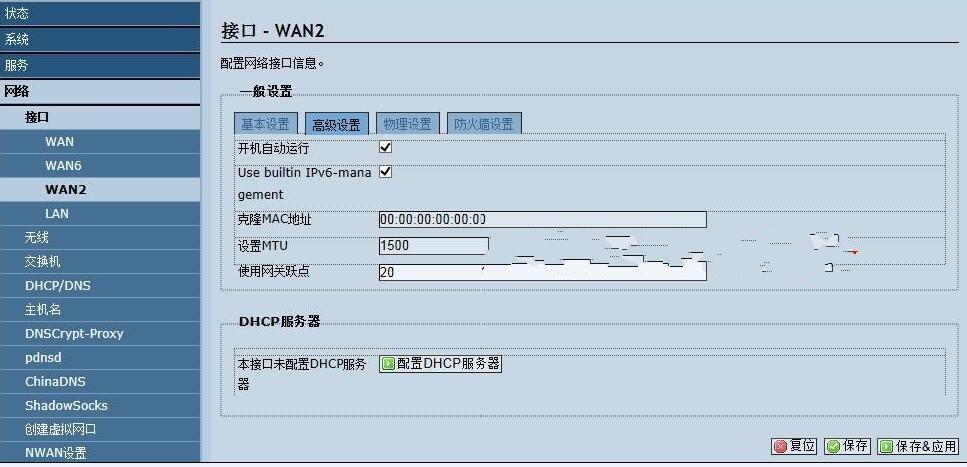

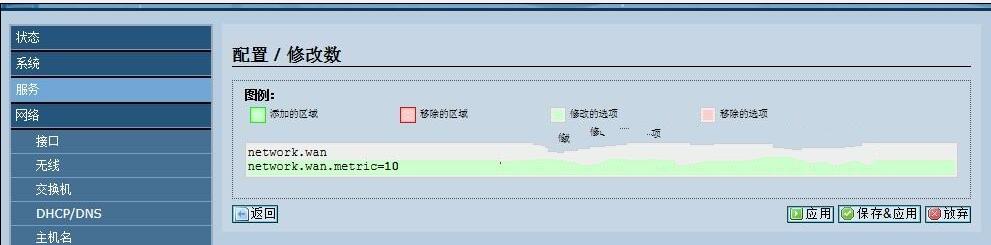

到高级设置中为每一个接口配置不同的网关跃点数,可以从0-100的数字(不配置网关跃点数的话无法使用MWAN3进行叠加)


网关跃点,WAN1为10,WAN2为20……

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第11张






PS:如果所有WAN连接方式都是"DHCP客户端"的,是说同一个路由器出来的,就必须修改各个WAN的MAC避免冲突,上图克隆MAC处输入。PPPOE连接方式的忽略!





然后保存。

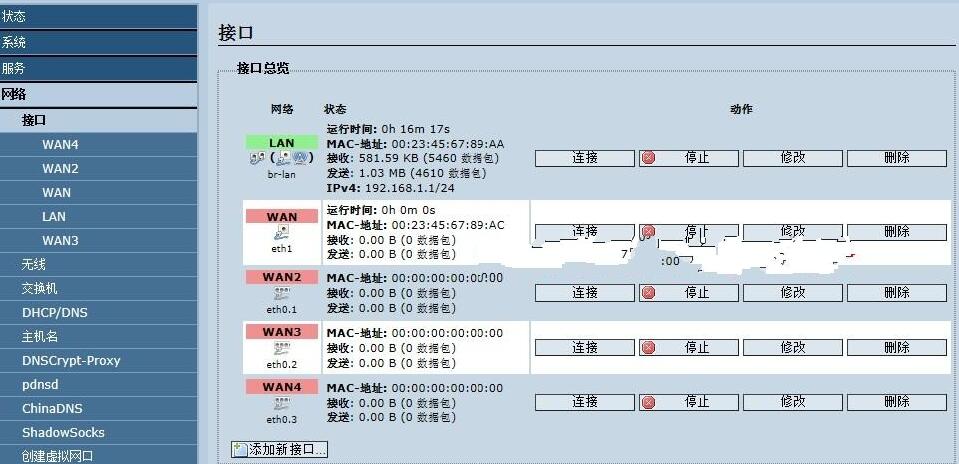

用类似的方法配置每一个WAN接口,配置完就像这样……

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第12张



点击右上角未保存的配置,保存并且应用。

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第13张

软路由,OPENWRT软路由,lede软路由,OPENWRT-茶色套餐9342打开多WAN口设置教程(茶色套餐),OPENWRT打开多WAN口设置 互联网IT 第14张




之后接口应该全部正常连接了。



WAN配置部分结束。然后请设置好负载均衡,不设置不能使用!!
